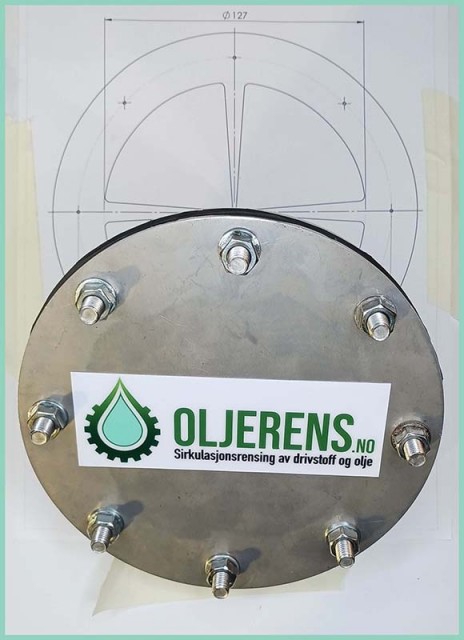

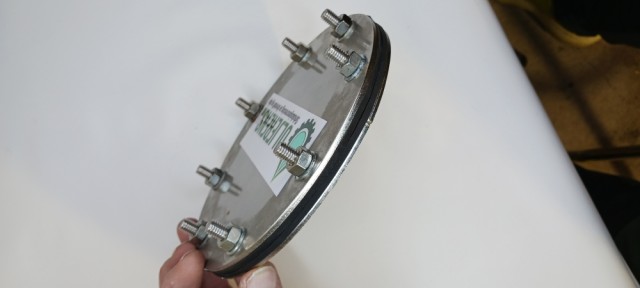

127 mm (5"), A4 rustfritt A4 marine- grad stål. Pakninger i 3 mm. Nitrilgummi.
Monteringsanvisning medfølger med overleggsmal til å feste på tanken før du borrer.
P.s. inspeksjonsluken er ikke godkjent for plast eller epoxy tank.
Montering enkelt forklart:
(vi anbefaler å få bistand fra noen som har teknisk erfaring)

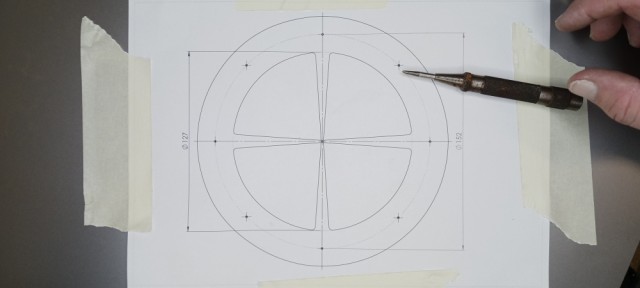

- Fest den medfølgende borremalen på tanken med tape.
- Kjørn merkene for de 9 hullene (slag lett med dor slik at boret ikke glipper).
- Forbor i merkene med et lite bor, ca. 3–4 mm.
- Bruk hullsag på 127 mm i senter (husk å pusse kantene etterpå).
- Bor opp de resterende sirkelhullene med 8 mm bor.

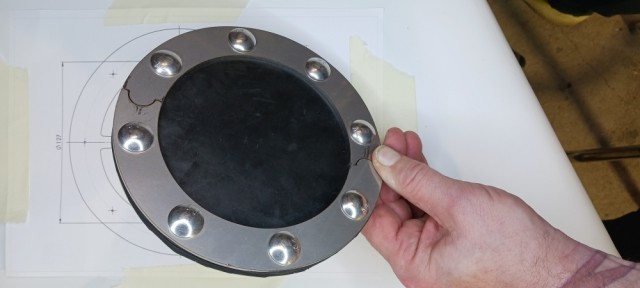

- Monter bakflensen og den første pakningen på innsiden av tanken, og før boltene opp gjennom hullene.
- Tre den andre pakningen over boltene på utsiden, og legg på toppflensen.
- Monter skiver og låsemutre, og stram forsiktig for hånd – kun nok til å komprimere pakningen ca. 1/3 av dens tykkelse.

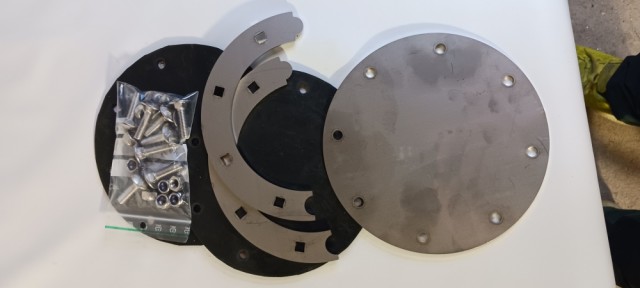

Skruer, muttre, skiver og alt nødvendig medfølger i settet (alt i A4 marine-grad rustfritt stål).
Pakningene (2 stk) er i oljeresistent Nitrilgummi.
Oljerens har denne luken inn til CE godkjenning, og godkjenningene vil få tilbakevirkende effekt.
Dette er betryggende for forsikringsselskap, fartøyforskriften samt integriteten til drivstofftanken.

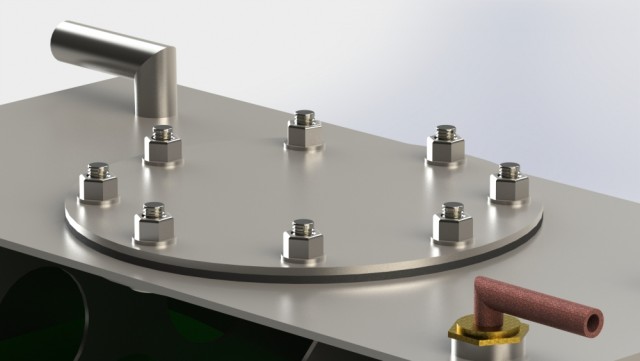

P.s. det er kun tillat å montere luken i ikke veskebærende side (99 % av tilfellene i toppen av tanken).
Mål:
Yttre diameter: 180 mm.
Vekt: 1,4 kilo.
Vi i Oljerens monterer ofte denne typen inspeksjonssluke, og det er som regel ikke nødvendig å tømme tanken før montering.
Vi anbefaler å unngå for mye jernspon i tanken, siden syrefast stål ikke er magnetisk og kan ikke hentes ut av tanken med f.eks. magnet.
Det er også viktig å unngå varmgang under boring – bruk derfor skjæreolje og fuktige tørkefiller.
Dieselgass kan teoretisk antennes ved omtrent 65 °C, men må normalt varmes betydelig mer opp før den blir reelt brannfarlig.
Det finnes mange dyktige marinaer, verksteder og mekanikere med erfaring fra denne typen arbeid, så vårt råd er å ta monteringen på alvor – selv om jobben i seg selv kan virke rask og enkel.
